Кассетный кондиционер Midea: как рассчитать зону обслуживания и отвод конденсата

Кассетный кондиционер размещают не по геометрическому центру комнаты, а по расчётной нагрузке, расположению рабочих мест и доступной траектории четырёх воздушных струй. Дренаж проектируют одновременно с местом блока: после закрытия потолка исправить уклон, высоту подъёма и сервисный доступ без демонтажа отделки уже не получится.

Площадь комнаты не равна зоне одной кассеты

Исходные данные для подбора — теплопритоки, высота помещения, назначение каждой части зала, рабочие места, перегородки, светильники и высота подвесного потолка. Мощность внутреннего блока должна покрывать расчётную нагрузку, однако сама цифра в киловаттах не показывает, куда попадёт воздух. Для кассеты этот вопрос решает геометрия струй.

Четырёхпоточная панель подаёт воздух вдоль потолка в четыре стороны и забирает его через центральную решётку. Колонна, высокая перегородка или балка обрывает одну ветвь. Если блок смещён к стене, часть потока возвращается в зону всасывания раньше, а противоположной стороне может не хватить дальности. Поэтому на плане сначала отмечают препятствия и постоянные места людей, затем накладывают направления жалюзи.

Условный пример: открытый офис 8 × 6 м нельзя автоматически считать равномерной зоной площадью 48 м². Остеклённый западный фасад получает пик во второй половине дня, а четыре рабочих места у внутренней стены живут в другом режиме. Один блок в центре удобен только тогда, когда расчётная нагрузка и распределение воздуха остаются приемлемыми в обеих частях. Иначе лучше разделить помещение на две управляемые зоны.

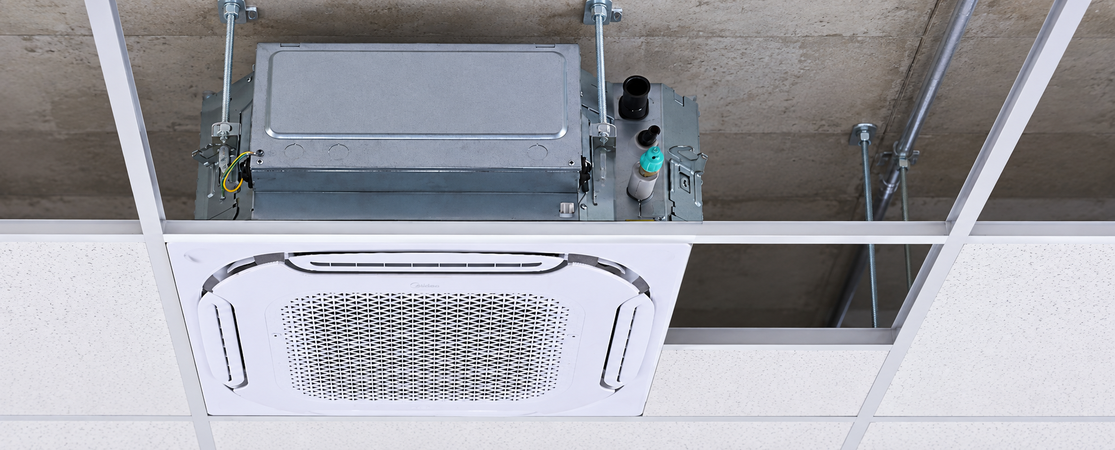

Размер потолочной ячейки проверяют вместе с корпусом

Компактные кассеты рассчитаны на типовую модульную сетку потолка, но монтажное отверстие, декоративная панель и скрытый корпус имеют разные размеры. В серии Midea MCA3U для панели формата 600 × 600 мм корпус имеет габариты 570 × 570 × 260 мм. К этим 260 мм добавляют пространство для подвесов, труб, теплоизоляции, дренажа и доступа к соединениям.

До выбора модели замеряют расстояние от чистого потолка до перекрытия в нескольких точках: плита, балки и инженерные трассы редко находятся на одной отметке. Отдельно проверяют, можно ли вынуть фильтр через центральную решётку, снять электрическую крышку и добраться до трубной стороны. Сервисный люк нужен там, где панель блока не открывает доступ ко всем обслуживаемым соединениям.

Зона обслуживания строится от струй и шума

Для предварительной компоновки на плане проводят четыре оси от панели. Рабочие столы, стойку администратора и места длительного пребывания лучше располагать между основными струями либо за пределами их ближней зоны. Затем решение сверяют с диаграммой распределения воздуха выбранного типоразмера: дальность меняется со скоростью вентилятора и высотой монтажа.

Большой блок не исправляет неудачное место. При завышенной мощности он быстрее достигает уставки, снижает производительность или останавливает компрессор, но локальная скорость воздуха около панели остаётся заметной. Несколько меньших кассет иногда дают более ровное поле и независимое управление, хотя требуют больше трасс и точек дренажа.

Шум также оценивают по режиму, а не по одной минимальной цифре. В тихом кабинете важны значения на средней и высокой скорости, потому что именно они понадобятся при пиковом притоке тепла. К звуку вентилятора добавляются вибрации подвесов, журчание в дренажной линии и аэродинамический шум загрязнённого фильтра.

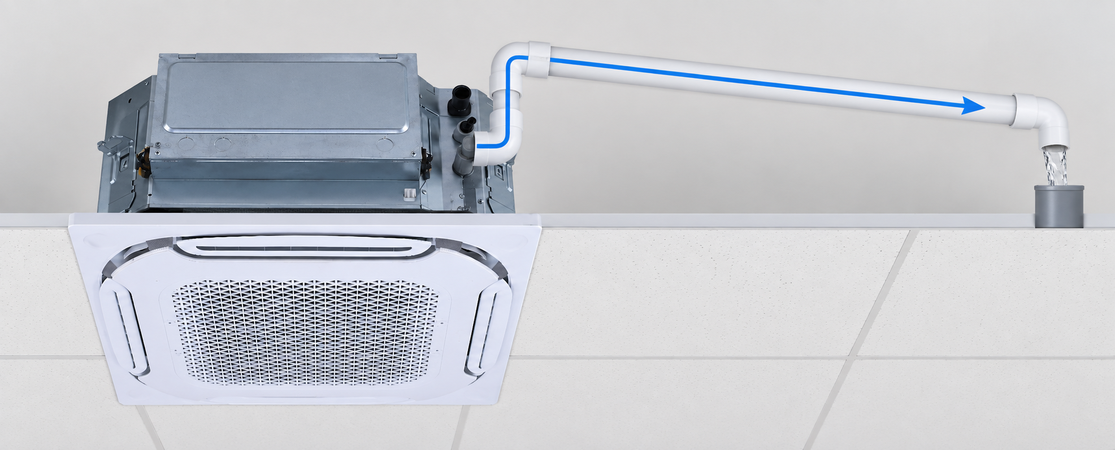

Помпа поднимает воду, дальше работает уклон

Конденсат собирается в поддоне и поступает к встроенной помпе. Она позволяет поднять отвод выше патрубка, чтобы пройти над конструкцией потолка, но не превращает всю линию в напорную. После верхней точки труба должна непрерывно снижаться к месту сброса.

В инструкции Midea для кассетных блоков указан уклон более 1:100: не менее 10 мм снижения на каждый метр горизонтального участка. Там же высота подъёма ограничена конкретным исполнением: для обычной четырёхпоточной кассеты приведено до 1000 мм, для slim-исполнения — до 600 мм. В проект переносят значение из руководства выбранной модели, а не максимальную цифру соседней серии.

Горизонтальные участки крепят так, чтобы труба не провисала между подвесами. В провисе остаётся вода, накапливается загрязнение и возникает шум. Соединения теплоизолируют до самого патрубка: холодная поверхность без изоляции создаёт капли уже снаружи трубы.

Дренаж проверяют до закрытия потолка

Монтажная проверка начинается не с запуска компрессора, а с пролива поддона объёмом и способом, указанными в инструкции. Нужно увидеть включение помпы, устойчивый выход воды, отсутствие течи на соединениях и полное удаление воды после остановки. Испытание проводят при доступных трубах и открытых люках.

Сброс в канализацию требует воздушного разрыва или другого узла по проекту внутренних сетей здания. Дренаж кондиционера не соединяют герметично с канализацией без защиты от запахов и обратного подпора. Если самотёчный маршрут невозможен, решение пересматривают: меняют место блока, отметку магистрали или применяют отдельную подтверждённую схему отвода.

Последовательность проектной проверки

1. Рассчитать теплопритоки по зонам, а не только по общей площади.
2. Нанести четыре направления подачи воздуха, препятствия и постоянные рабочие места.
3. Сверить мощность, расход воздуха и шум выбранного типоразмера.
4. Проверить высоту скрытого корпуса, потолочную ячейку и место для обслуживания.
5. Построить дренаж: допустимый подъём после помпы, затем непрерывный уклон к точке сброса.
6. До отделки пролить поддон и проверить помпу, соединения и свободный выход воды.

Для небольшого помещения в нашем ассортименте есть компактный Midea MCA3U-12HRFNX(GA): его рассматривают, когда нужна панель формата 600 × 600 мм и четырёхсторонняя раздача воздуха. Окончательный выбор подтверждают тепловым расчётом и монтажным чертежом. Именно эта связка отвечает на вопрос, как рассчитать зону обслуживания кассетного кондиционера и отвод конденсата без сквозняков и протечек.
