Как выбрать канальный кондиционер Midea: воздуховоды, напор и размещение

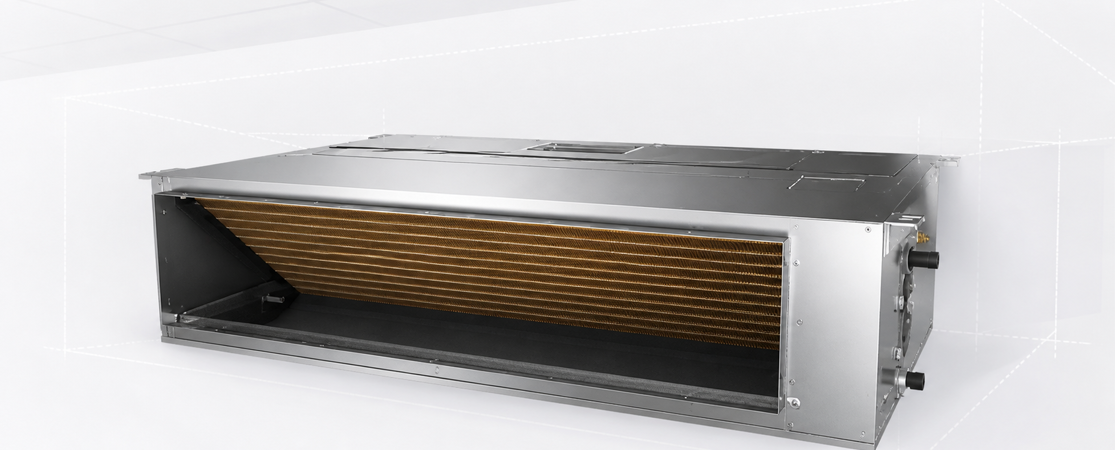

Канальная система подходит, когда внутренний блок нужно скрыть за потолком, а охлаждённый или нагретый воздух распределить по нескольким решёткам. Выбирать её следует не только по холодопроизводительности: сначала проектируют воздушную сеть, определяют её сопротивление и лишь затем сверяют требуемый внешний статический напор с документацией блока.

Когда канальное решение уместно

Такой вариант используют в квартирах, офисах и небольших коммерческих помещениях, где важны незаметное оборудование и распределение воздуха по заданным зонам. Один блок не превращает несколько комнат в независимые климатические зоны: без отдельных регуляторов и проектных решений воздух подаётся в соответствии с балансировкой сети.

До начала работ нужно зарезервировать место за подшивным потолком, определить положение решёток и предусмотреть доступ к фильтру, дренажу и электрической части. Если высоты недостаточно или потолок нельзя разбирать для обслуживания, настенные либо кассетные блоки могут оказаться практичнее.

Какие исходные данные собрать

Расчётная нагрузка зависит от площади и назначения комнат, остекления, ориентации окон, числа людей, освещения и техники. Для воздушной части нужны план помещений, длины и сечения каналов, число поворотов, тройников, решёток, фильтров и шумоглушителей. Каждый элемент создаёт сопротивление, поэтому «короткая трасса на глаз» не заменяет расчёт.

Отдельно фиксируют место наружного и внутреннего блоков, допустимую длину холодильной трассы по паспорту, перепад высот, путь дренажа и точку питания. Если планируется подмес наружного воздуха, проектировщик рассчитывает его объём и обработку. Бытовой канальный кондиционер не следует автоматически считать полноценной приточной установкой.

Напор, расход воздуха и мощность

Низко-, средне- и высоконапорные исполнения различаются способностью вентилятора преодолевать сопротивление сети. Название класса — ориентир, а не готовый ответ. В паспорте конкретного Midea проверяют доступный внешний статический напор, расход воздуха на выбранной скорости и допустимые настройки вентилятора.

Слишком малого напора не хватит для расчётного расхода на дальних решётках. Избыточный напор без балансировки повышает скорость воздуха и может усилить шум. Поэтому канальный кондиционер подбирают как часть системы: холодопроизводительность покрывает теплопритоки, а вентилятор обеспечивает расчётный расход при фактическом сопротивлении сети.

Не стоит выбирать мощность только по площади. Слишком слабый блок не удержит заданный режим в пик нагрузки, а завышенный подбор способен ухудшить комфорт и усложнить регулирование. Числа берут из расчёта и затем сверяют с таблицами производительности выбранной комбинации блоков.

Монтаж, шум и обслуживание

Внутренний блок крепят к несущему основанию с учётом виброразвязки и требований инструкции. Перед ним и после него оставляют прямые участки и переходы такой формы, чтобы поток не создавал лишнюю турбулентность. Сечения воздуховодов и решёток выбирают по расходу и допустимой скорости, а сеть балансируют после монтажа.

Шум зависит не только от паспортного уровня блока. На результат влияют скорость в каналах, сопротивление решёток, жёсткие соединения, вибрация и близость оборудования к спальне или рабочему месту. Шумоглушитель помогает лишь тогда, когда он предусмотрен расчётом и не создаёт недопустимого сопротивления.

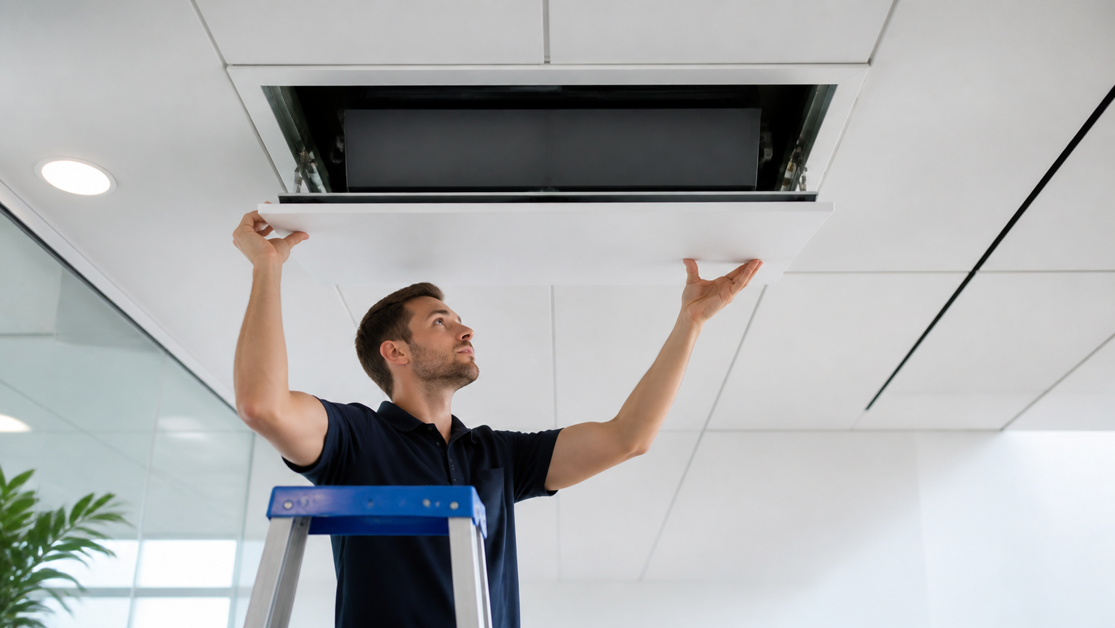

Дренаж прокладывают с требуемым уклоном либо применяют предусмотренную изготовителем помпу. Трассу теплоизолируют и проверяют проливом. Сервисный люк должен позволять извлечь фильтр, открыть электрический отсек, осмотреть поддон и выполнить регламентные операции без демонтажа потолка.

Алгоритм выбора

1. Рассчитать нагрузку по помещениям и определить требуемый расход воздуха.
2. Наметить размещение блока, решёток, сервисных люков и дренажа.
3. Рассчитать сечения и сопротивление всей воздушной сети.
4. Сопоставить мощность, расход и внешний статический напор с таблицами модели.
5. Проверить ограничения холодильной трассы, электропитание и уровень шума.
6. Согласовать проект и только после этого заказывать оборудование.

Частые ошибки

Главная ошибка — купить блок до расчёта воздуховодов. Также нельзя перекрывать сервисную сторону, сводить дренаж к случайной точке, уменьшать сечение канала ради потолка или считать подмес воздуха штатной функцией без подтверждения в руководстве. Если нужны независимые температуры в комнатах, значительный приток наружного воздуха или нет места для обслуживания, потребуется другая схема либо дополнительное оборудование.

Короткие ответы

Как выбрать напор? По суммарному сопротивлению сети при расчётном расходе, а не по длине канала или названию класса.

Где разместить блок? Там, где соблюдены монтажные зазоры, допустим шум и доступно полноценное обслуживание.

Почему воздуховоды считают заранее? Их сопротивление определяет рабочую точку вентилятора и фактический расход на решётках.

Можно ли подавать свежий воздух? Только если такая схема предусмотрена документацией и рассчитана по расходу, фильтрации и температурной обработке. Актуальные исполнения представлены в разделе канальных кондиционеров Midea.
