Тепловой насос воздух–воздух Midea: как оценить работу на обогрев в мороз

Тепловой насос воздух–воздух Midea подбирают по теплопотерям помещения и производительности при расчётной зимней температуре, а не по площади и номинальной мощности при стандартных условиях. Нижняя граница рабочего диапазона показывает, когда оборудование способно работать, но не гарантирует, что в этой точке оно полностью покроет нагрузку дома.

Что именно обогревает система «воздух–воздух»

Наружный блок забирает низкопотенциальное тепло у уличного воздуха, холодильный контур переносит его внутрь, а вентилятор внутреннего блока нагревает воздух комнаты. Так работает инверторная сплит-система в режиме обогрева. Она быстро меняет температуру в обслуживаемой зоне и не требует водяных труб или котельной. Тепло распространяется воздушной струёй. Закрытая дверь, длинный коридор и удалённая комната мешают переносу, поэтому один настенный блок нельзя рассчитывать как равномерный источник для всего дома. Планировка, места установки и направление жалюзи становятся частью теплотехнического расчёта. В серии Midea HeatForce четыре пары MSHP с номинальной теплопроизводительностью от 3,22 до 7,77 кВт. Каталог относит их к тепловым насосам «воздух–воздух» и допускает обогрев при наружной температуре от −25 до +24 °C. Это диапазон эксплуатации серии, а не одинаковая мощность во всех его точках.

Расчёт начинается с теплопотерь

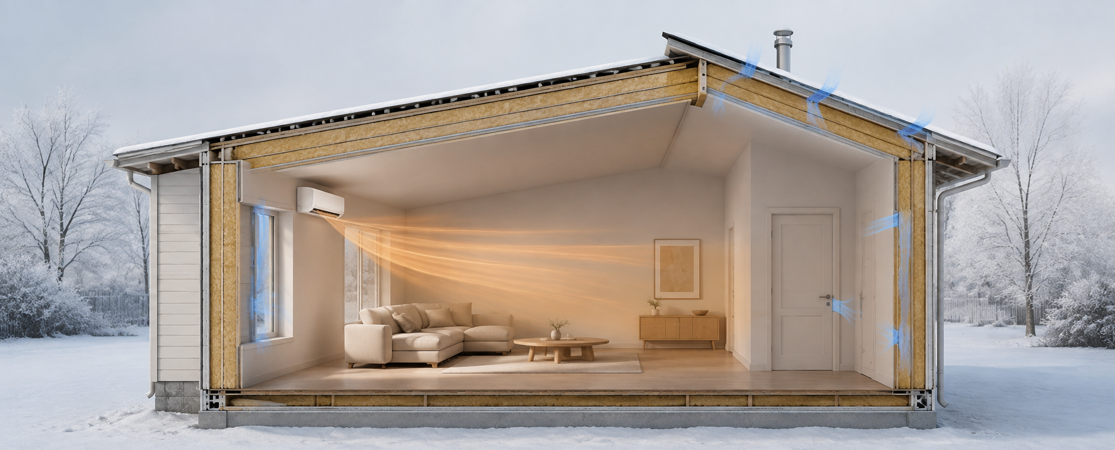

Для каждой комнаты определяют потери через стены, окна, крышу и пол, а также нагрев наружного воздуха, который поступает через вентиляцию и неплотности. Расчётная наружная температура берётся для местного климата и назначения здания. Значение «100 Вт на квадратный метр» годится лишь для очень грубой предварительной оценки: оно не видит утепление, остекление, высоту потолка и воздухообмен. Результат сводят в таблицу по зонам: нагрузка, желаемая температура, режим использования и открытые проёмы. Для спальни важны шум и направление струи, для гостиной с панорамным окном — нагрузка у фасада. Затем теплопотери сравнивают с паспортной мощностью при той же наружной температуре. В таблице HeatForce номинальная мощность MSHP-12N8D6 составляет 3,96 кВт, а диапазон регулирования — 0,79–4,34 кВт. Эти значения описывают стандартную точку испытаний и возможности инвертора, но не заменяют низкотемпературную таблицу производительности. Для основного отопления нужны данные изготовителя по выбранной модели при −10, −15, −20 °C и расчётном морозе.

Что происходит во время мороза

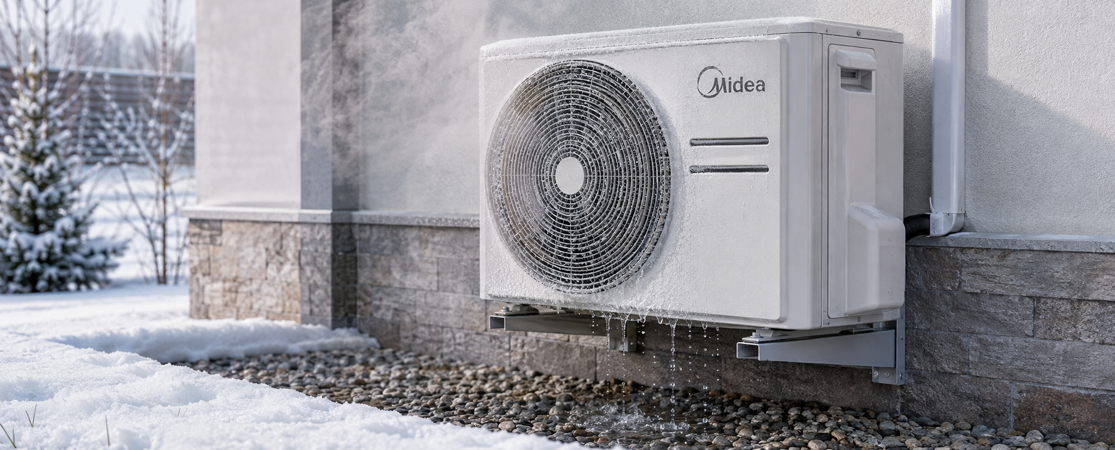

С понижением температуры уличного воздуха компрессору приходится создавать больший перепад давлений. Доступная теплопроизводительность и коэффициент преобразования меняются. Одновременно на наружном теплообменнике оседает и замерзает влага, поэтому автоматика периодически включает оттайку. Во время оттайки внутренний блок временно не подаёт тепло. Наружный блок освобождает теплообменник от инея, талая вода уходит через поддон, после чего система возвращается к обогреву. Частота и продолжительность циклов зависят не только от температуры, но и от влажности, ветра, состояния теплообменника и режима нагрузки. Наружный блок ставят так, чтобы он свободно забирал и выбрасывал воздух, не оказался в снежной нише и не засасывал собственный холодный поток. Под ним предусматривают безопасный отвод талой воды. Лёд не должен перекрывать дренаж или создавать опасность на проходе. Точные зазоры, высоту установки и способ обогрева поддона сверяют с руководством конкретной модели.

COP и SCOP отвечают на разные вопросы

COP — отношение отданной тепловой мощности к потребляемой электрической в одной точке испытания. У MSHP-12N8D6 в каталоге указан номинальный COP 4,12. Это означает около 4,12 кВт тепла на 1 кВт электрической мощности в заданных стандартом условиях, а не постоянное соотношение при любой погоде. SCOP усредняет работу за отопительный сезон по принятому климатическому профилю, температурам и частичным нагрузкам. Для моделей HeatForce 09 и 12 указан SCOP 4,6, для 18 — 4,1, для 24 — 4,6. Сравнивать следует показатели, рассчитанные для одинаковой климатической зоны и температурного сезона. Фактический расход дополнительно зависит от дома, заданной температуры, оттаек и работы резерва. Практический расчёт энергопотребления строят по температурным интервалам. Для каждого интервала берут число часов, теплопотери здания, доступную мощность насоса и COP при этой температуре. Недостающую мощность относят на резервный источник. Такой расчёт точнее умножения теплопотерь на средний SCOP.

Когда нужен бивалентный режим

Бивалентная схема объединяет тепловой насос и второй источник тепла. Температуру переключения выбирают в точке, где мощность воздушной системы сравнивается с теплопотерями либо её дальнейшая работа становится экономически или эксплуатационно невыгодной. Резервом может быть существующее водяное отопление или отдельные электрические приборы, рассчитанные на конкретные помещения. Полное резервирование требуется, если дом нельзя оставлять без отопления при отключении наружного блока или сервисе. При перебоях электроснабжения нужен независимый источник энергии. В мягкую погоду HeatForce может нести основную нагрузку, а при расчётном морозе второй источник закрывает дефицит. Долю резерва определяет график мощности, а не сама отметка −25 °C в рабочем диапазоне.

Радиаторы, тёплый пол и ГВС — другая схема

Воздушный внутренний блок не нагревает воду. Его нельзя подключить к радиаторам, водяному тёплому полу или баку горячего водоснабжения. Если эти потребители входят в задачу, рассматривают тепловой насос «воздух–вода» с гидромодулем либо сохраняют отдельный водяной источник. Для «воздух–вода» расчёт дополняют температурой подачи: тёплому полу обычно требуется более низкая температура теплоносителя, чем радиаторам, а нагрев ГВС создаёт отдельный режим. Эти параметры влияют на мощность и эффективность водяного насоса, но не относятся к характеристикам настенной серии MSHP. Такое разделение помогает не заложить в проект невозможную функцию. Система «воздух–воздух» отвечает за прямой нагрев комнатного воздуха; водяная система — за теплоноситель в отопительном контуре и ГВС.

Проверка перед заказом

1. Рассчитать теплопотери каждой обслуживаемой зоны при местной зимней температуре.
2. Определить, сможет ли воздушный поток прогреть все помещения или нужны отдельные внутренние блоки.
3. Запросить таблицу теплопроизводительности и COP выбранной пары MSHP при нескольких отрицательных температурах.
4. Учесть оттайки, место наружного блока, снег и отвод талой воды.
5. Назначить температуру включения и мощность резервного источника.
6. Отдельно решить задачу радиаторов, водяного пола и ГВС, если они предусмотрены.

Так оценивают тепловой насос воздух–воздух: как он работает на обогрев в мороз, сколько тепла остаётся доступно и в какой момент подключается резерв. Для HeatForce важны точная пара внутреннего и наружного блоков, нагрузка конкретной зоны и низкотемпературные данные — они превращают отметку рабочего диапазона в проверяемый проект отопления.
