VRF-системы Midea для коммерческих объектов: где их применять

VRF-система Midea подходит коммерческому объекту, если в здании много помещений с разной тепловой нагрузкой, нужен индивидуальный климат по зонам и есть место для общей сети хладагента. Типичные задачи — офисы, гостиницы, магазины, рестораны и здания смешанного назначения. Решение принимают по расчёту нагрузок и трасс: само количество комнат ещё не доказывает, что VRF будет лучшим вариантом.

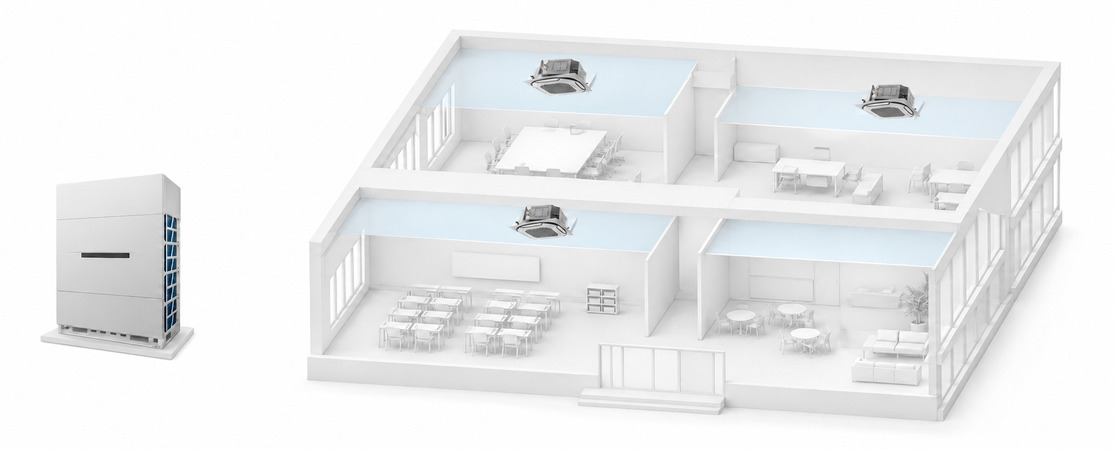

Как устроена VRF-система

Один наружный блок или модульная группа обслуживает несколько внутренних блоков. Хладагент распределяется по общей магистрали и ответвлениям, а автоматика меняет производительность в зависимости от текущего запроса помещений. В каждой зоне можно задать свою температуру и расписание в пределах режима, который поддерживает выбранная система.

Мультисплит построен по похожему принципу, но рассчитан на меньшую конфигурацию: к одному наружному блоку подключают ограниченный набор внутренних. VRF проектируют как инженерную систему здания. Здесь важны суммарная и пиковая нагрузка, коэффициент одновременности, длины и перепады высот трасс, допустимое число блоков, разветвители, адресация и централизованное управление.

В актуальном каталоге мультизональных VRF-систем Midea представлены наружные и внутренние блоки, а также серии разных классов производительности. Смешивать компоненты только по совпадению бренда нельзя: совместимость проверяют по проектной документации конкретной линейки.

Где многозональность приносит практическую пользу

Офис с кабинетами и переговорными. Южные помещения получают больше солнечного тепла, переговорная нагревается во время встреч, а часть кабинетов может пустовать. Зональное регулирование позволяет внутренним блокам реагировать на разные нагрузки вместо единой настройки для всего этажа.

Гостиница или апарт-отель. Номера используются независимо, поэтому важны отдельные пульты, ограничения для гостя и диспетчерский контроль. Проектировщик заранее определяет, какие функции доступны локально, а какие остаются у службы эксплуатации.

Магазин, ресторан или объект смешанного назначения. Торговый зал, подсобные помещения, кухня и административная часть различаются по графику и теплопритокам. Для них подбирают разные типы и мощности внутренних блоков, сохраняя общую архитектуру системы.

VRF не заменяет вентиляцию. Внутренние блоки в основном обрабатывают рециркуляционный воздух помещения, тогда как нормативный наружный воздух, вытяжку и баланс воздухообмена обеспечивает отдельная вентиляционная часть проекта. Если нужна совместная работа, её закладывают в схему и автоматику до монтажа.

Наружный блок, внутренние блоки и зонирование

Наружную часть выбирают по расчётной холодо- и теплопроизводительности всей системы с учётом одновременности. Например, серия Midea V8 PRO предназначена для крупных конфигураций с вертикальными наружными блоками. Конкретный состав модулей определяют после проверки проектной мощности, ограничений трубопроводов и условий размещения.

Внутренний блок выбирают уже для помещения. Кассетное исполнение распределяет воздух из потолочной зоны и подходит открытым пространствам; канальное скрывают за потолком и подключают к короткой сети воздуховодов; настенное используют там, где открытый монтаж допустим; напольно-потолочное помогает при сложной геометрии помещения. В линейке V8 есть, в частности, кассетные блоки MIH-Q4. Выбор формы не отменяет расчёт мощности, шума, высоты установки и организации отвода конденсата.

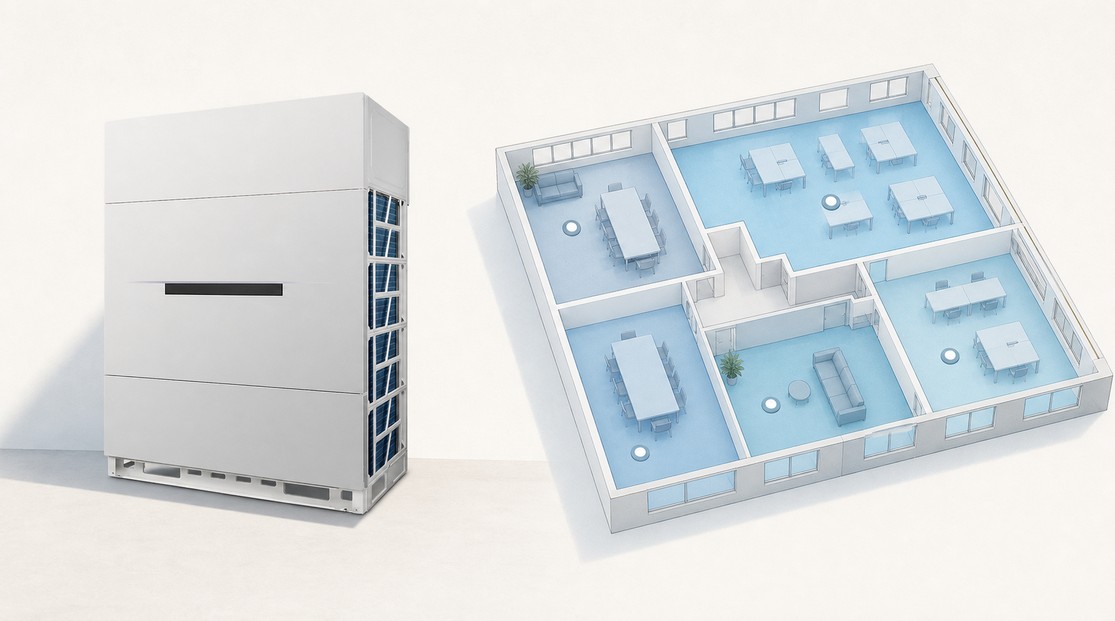

Зона не всегда равна комнате. Открытый офис можно разделить по фасадам, а несколько небольших помещений объединить только тогда, когда у них совпадают график и тепловая нагрузка. Один датчик не должен управлять участками, которые нагреваются по-разному: система будет поддерживать температуру рядом с датчиком, но не исправит ошибочное зонирование.

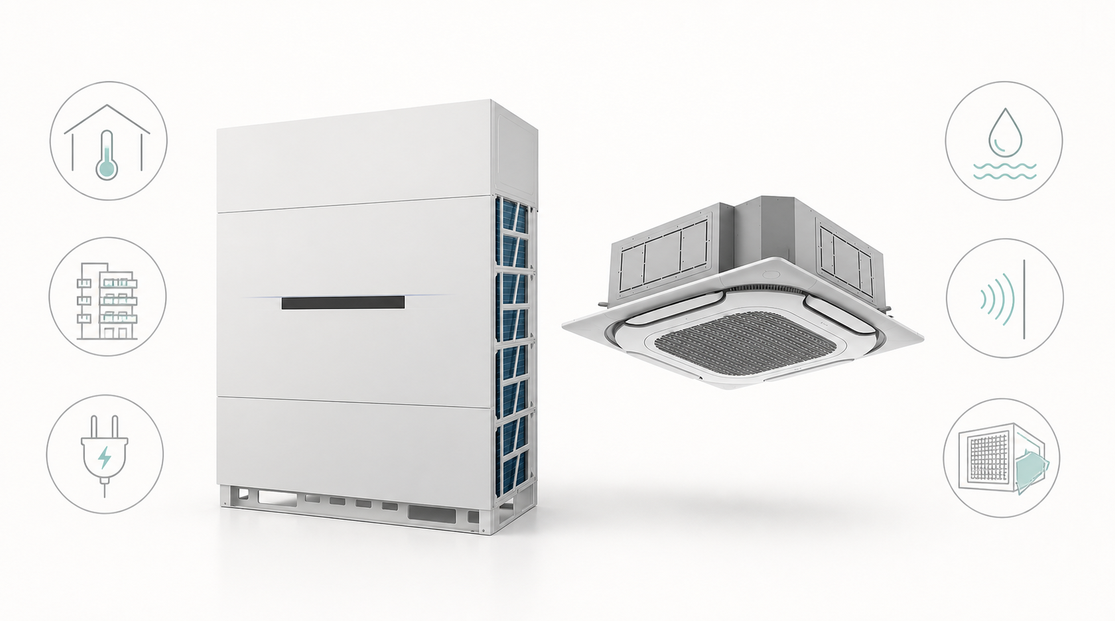

Что проверить при проектировании

• Нагрузки по помещениям. Учитывают людей, освещение, оборудование, остекление, ориентацию фасада и поступление наружного воздуха.
• Режимы. Для обычной тепловой насосной схемы проверяют допустимую логику общего охлаждения или обогрева. Одновременный обогрев и охлаждение разных зон требует специально предназначенной системы с рекуперацией тепла и её компонентов.
• Трубопроводы. Сверяют общую и эквивалентную длину, перепады высот, диаметры, разветвители и объём хладагента по руководству выбранной серии.
• Размещение наружных блоков. Нужны свободный приток и выброс воздуха, сервисные проходы, основание, виброизоляция, отвод воды и проверка шума для соседних помещений.
• Электроснабжение и автоматика. Проект включает защиту, кабельные линии, адресацию, локальные пульты, групповые ограничения и интеграцию с диспетчеризацией, если она предусмотрена.
• Обслуживание. К фильтрам, дренажу, электронным узлам и соединениям оставляют доступ. Скрытый блок без сервисного люка превращает штатную операцию в демонтаж потолка.

Когда выбрать другую систему

Для одного небольшого помещения рациональнее отдельная сплит-система. Небольшому объекту с несколькими комнатами может хватить мультисплита, если допустимы его ограничения по числу блоков и трассам. Чиллерная схема заслуживает отдельного сравнения на крупном объекте с особыми требованиями к теплоносителю, резервированию или расстояниям. Решение зависит не от площади как единственного показателя, а от планировки, нагрузок, эксплуатации и инженерной инфраструктуры.

Есть и планировочные ограничения. Для VRF требуется место под трубопроводы и дренаж, допустимые трассы между наружной и внутренней частями, доступ к оборудованию и возможность безопасно разместить расчётный объём хладагента. Если эти условия не выполняются, перенос выбора на более мощную серию проблему не решит.

Подбор VRF Midea начинается с карты зон и тепловых нагрузок. Затем проектировщик выбирает архитектуру системы, наружные модули, типы внутренних блоков и управление, проверяет трубопроводы и условия эксплуатации. Только после такой проверки серия и модели превращаются в согласованную конфигурацию для конкретного коммерческого объекта.
